WNS燃油燃气冷凝蒸汽锅炉

结构特点STRUCTURALFEATURES,1卧式全湿背结构,整体布置紧凑，美观大方。2外置一体化翅片管式省煤器、外置独立式冷凝器，结构紧凑、方便维护。3采用合理的受热面结构设计，有效控制烟气阻力。4采用变频给水及控制技术，确保烟气中水蒸汽的冷凝率。

四通锅炉客服

咨询热线： 13673423999

在线咨询

产品详情

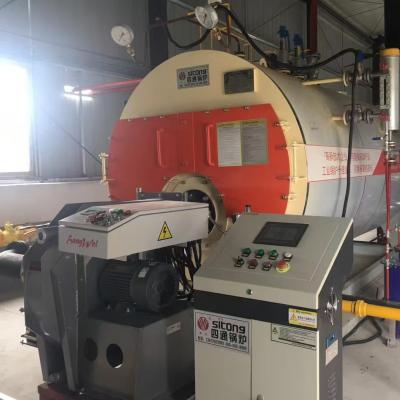

WNS低氮冷凝式燃气蒸汽锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全。该型锅炉前烟箱出口处依次布置有节能器、冷凝器，节能效果显著。具有高、低水位报警功能，低水位联锁保护功能和超压联锁保护功能。为了有效地监视和控制水位及压力，锅炉配备有水位计、电极式水位控制报警器，还配备有压力表及压力控制器等。

WNS低氮冷凝式燃气蒸汽锅炉自动化运行，具有高、低水位报警/低水位联锁保护和蒸汽压力超压联锁保护，锅炉自动点火、燃烧器火力自动调节和熄火保护等功能。拥有新型专利证书，实用新型名称：一种三回程低氮冷凝蒸汽锅炉;专利号：ZL 2020 2 0046462.8

WNS低氮冷凝式燃气蒸汽锅炉广泛适用于医院、医药行业、食品厂、饮料厂、橡胶厂、化工、造纸厂、建材行业、制衣纺织厂、水洗厂等。

产品简介

　　WNS型燃油/气蒸汽锅炉为卧式快装内燃三回程火管锅。采用偏置炉胆湿背式结构，高温烟气依次冲刷*二及第三回程烟管，然后由后烟室经烟囱排入大气。该锅炉热力充足：锅炉受热面积按照高标准设计配置，充分吸收有效热量，排烟温度低，热损失小，出力足，效率高。锅炉装有活动的前后烟箱盖，使锅炉检修方便。

　　WNS型燃油/气蒸汽锅炉配置技术性能良好的工业燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等*进技术，并具有高低水位报警和低水位、汽压、熄火等自动保护功能。该型锅炉具有结构紧凑、安*、操作简便、安装迅速、污染少、噪音低、效率高等特点。

　　WNS型燃油/气蒸汽锅炉适用于化工行业：肥料厂、炼油厂、饮料厂、涂装厂、塑料厂、玻璃厂、硫酸厂等，制造行业：造纸厂、纺织厂、制奶厂、造酒厂、食品厂、食品菌坊、制鞋厂、陶瓷厂、家具厂、轮胎厂、凉席厂、卷烟厂、筷子厂、印刷厂、胶带厂、泡沫厂、五金厂、地板厂、橱柜厂、木门厂、电池厂、盐厂、茶叶厂、仪器厂等，建筑行业：路桥保养、混泥土蒸养、加气砖蒸压等，以及农产品加工、医药生产、防火材料生产等行业均可以使用。

技术参数

型号	WNS0.5-1.25-Y、Q	WNS1-1.25-Y、Q	WNS1.5-1.25-Y、Q	WNS2-1.25-Y、Q	WNS4-1.25-Y、Q	WNS6-1.25-Y、Q	WNS8-1.25-Y、Q	WNS15-1.25-Y、Q	WNS20-1.25-Y、Q
额定蒸发量（T/H）	0.5	1	1.5	2	4	6	8	15	20
额定蒸汽压力（Ｍｐａ）	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
额定蒸汽温度（℃）	194	194	194	194	194	194	194	194	194
额定进水温度（℃）	20	20	20	20	20	20	20	20	20
本体受热面（M2）	12.964	28.6	34.7	57.63	107.16	197.61	291.33	427.15	517.2
冷凝器（M2）	10.56	21.12
计算排烟温度（℃）	155.93	156.43	144.9	164.7	158.27	156.71	100	133.2	140.93
设计效率（%）	92.5	90.63	92.91	90.4	90.6	90.8	94.2	93.47	93.12
设计环境温度（℃）	20	20	20	20	20	20	20	20	20
设计排污率（%）	5	5	5	5	5	5	5	5	5
锅炉净重（T）	3.47	6.8	6.97	8.5	11.6	16.6	21.5	24.3	50
锅炉水容量（T）	1.83	3.6	2.6	4.9	9.3	12.1	15.3	40	30
燃料消耗量（NM3/H）	41.34	85.6	123.47	172.8	321.2	498	631.5	1094.5	1598.5
锅炉尺寸长、宽、高（mm）	2610 1200 1616	4100 2200 2200	4130 1900 2160	4450 2800 2120	4800 3100 3050	5400 3100 3320	6750 2480 3410	7420 3340 3510	7965 3730 3960

性能优势

1 水位实时监控

锅炉配有电子检测水位装置，可实时监控锅炉水位，方便检测锅炉运行

2 三回程设计

卧式快装内燃三回程火管设计，高温烟气依次冲刷第二及第三回程烟管，由后烟室经烟囱排入大气

3 漏电保护功能

控制系统检测到电热元件漏电后，将自动切断电源。若电源遇到异常，锅炉也会立即停止运行

4 缺水保护

当锅炉缺水时及时切断燃烧器控制电路，防止燃烧器发生干烧损坏，同时控制器发出缺水报警指示

5 采用螺纹烟管

采用波形炉胆和螺纹烟管等强化传热元件，强化传热效果，有效吸收炉体的热胀冷缩

泄压保护

锅炉配置有防爆门，泄压后自动回弹，确保锅炉安全性

售后服务

您在购买中成锅炉时，就可享受到我公司对产品的优质服务，为了使中成锅炉能够合理、正确、规范的使用和避免非专业人员对该产品锅炉进行维修造成损坏或减短使用寿命，我公司对产品的服务工作做出如下承诺：
1、我公司可根据贵单位的要求承担锅炉设计、安装等与锅炉有关的各项事宜，采取交钥匙工程，我们可提供完善的售后服务，指导如何使用和维护锅炉及配件，提高锅炉运行效率，最大限度的延长设备使用寿命。
2、我公司售后服务中心配备有售后服务软件，对每台锅炉建立相应的管理档案，对每台出厂的锅炉进行售后服务跟踪管理,售后人员对锅炉进行定期的回访，并将每台锅炉的情况反馈到售后服务中心，由中心进行汇总分析，并做出相应的指导，根据我公司为客户设立的设备档案，定期向客户提示应当进行检修的部位，并且将根据客户的要求定期为客户提供检修人员。
3、遇有紧急情况，我公司可提供24小时服务，迅速解决。根据区域的不同，1—12小时内到达现场，省内12小时内解决问题，省外24小时解决问题，如不解决问题，我公司愿承担一切经济损失。
4、我公司产品由中国人民保险公司承担质量保险。
5、除报价以外，提供免费设备锅炉房的有关各项事宜，办理各种锅炉运行手续。
6、公司免费培训锅炉操作人员及技术服务，并可提供锅炉房内安装工艺设计图。
7、保修期内因质量有问题的配件免费更换,本公司负责免费保修，更换损坏的零部件，超过保修期或人为损坏，仍负责设备的维修与指导，对修理、更换的零部件只收取成本费，保修期满后负责终身维修。
8、根据锅炉服务管理档案，定期电话回访指导锅炉日常保养，令锅炉能正常运转，使锅炉保持良好运行状态。
9、工程安装过程，双方配合，严格管理，确保优质样板工程。真正实现“买名牌，买满意，买放心”，给贵单位增添光彩。设计、制造、安装、验收、施工、培训、全部采取一条龙服务，确保锅炉正常运行。
