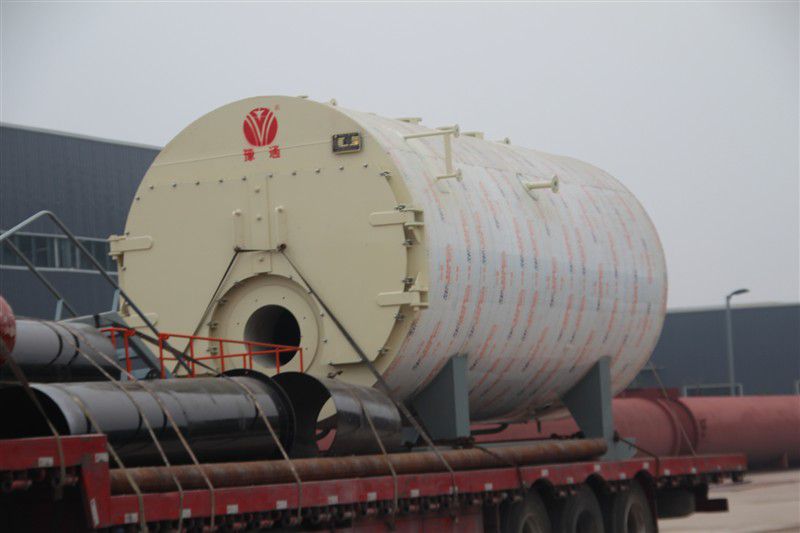

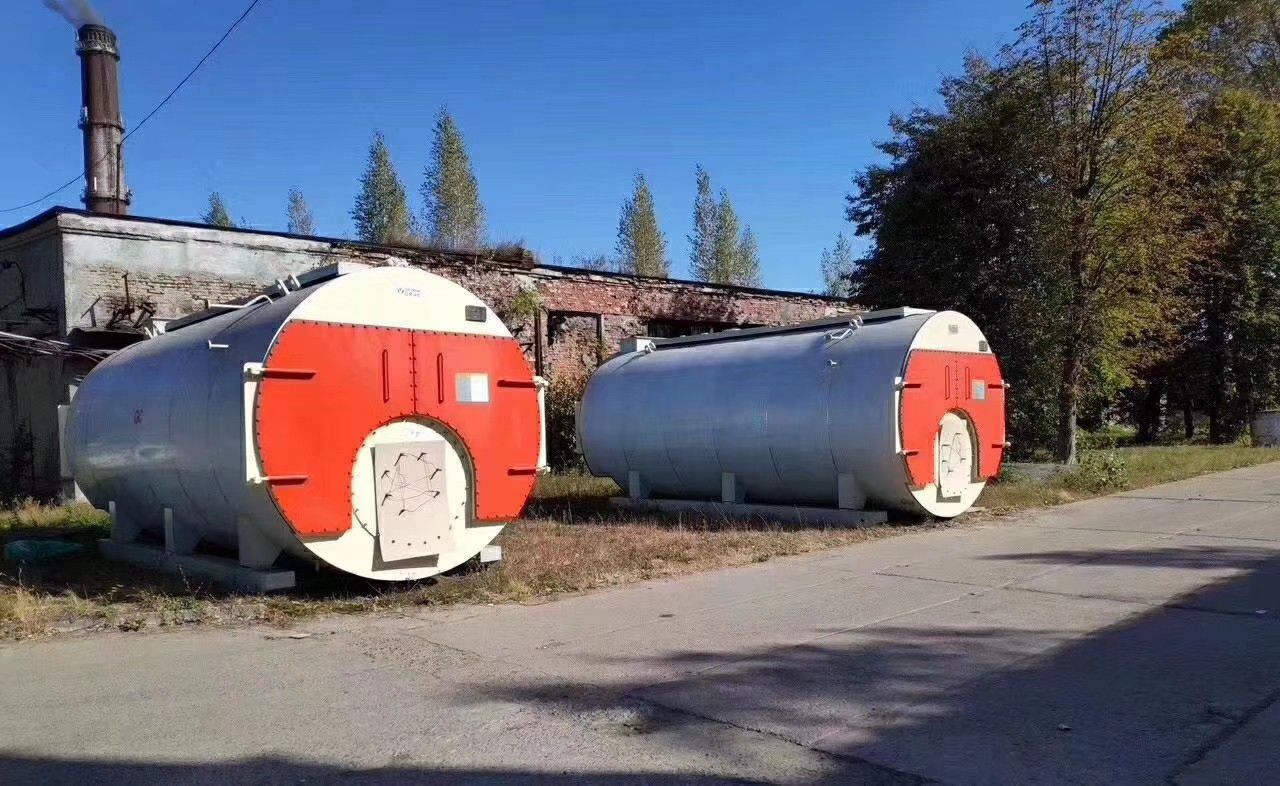

WNS10吨四通燃气蒸汽锅炉


主要特点：
1、 整体结构合理、紧凑、属锅炉岛型，符合 快装出厂条件 。本产品出厂时由三大部分组成；锅炉主机、烟囱及管路系统，其中主机和烟囱部分已在厂内制造完毕，主机所配套的管路阀门、仪表已随机装妥，运至现场将主机和烟囱组装即可。现场接通气源、电源、水管路即可试车。大大缩短了安装周期，且可保证产品质量。
2 设计性能先进。

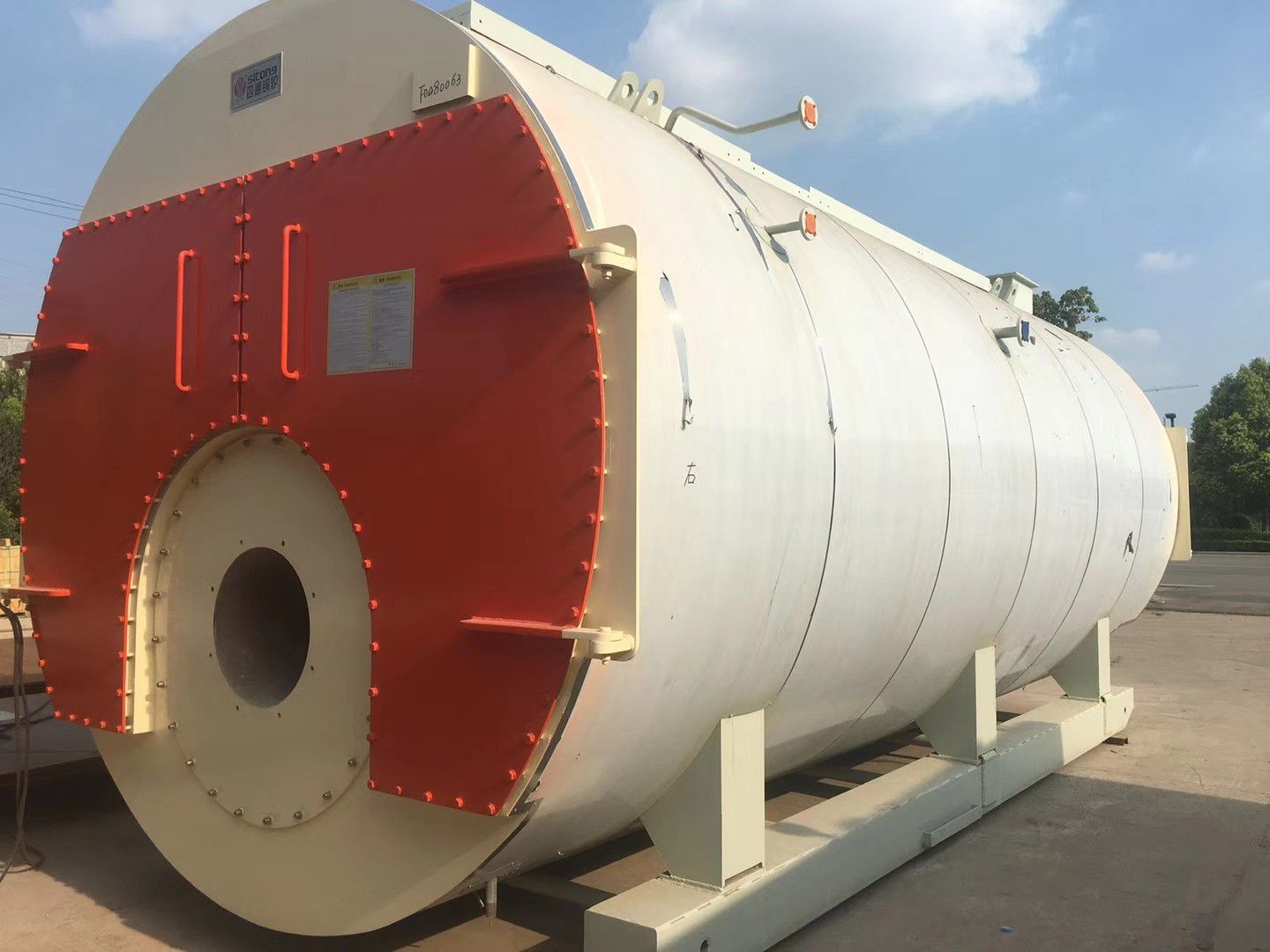

    该锅炉主机属整体结构，燃烧器装配在前烟箱盖上，本体主要布置受热面和燃烧室部分。具有结构合理、紧凑，钢材耗量低，炉胆采用偏置波形炉胆， 保温层选用新型轻质隔热保温材料，外包装采用彩色薄板，外形包装为长方体，使锅炉性能、重量、结构尺寸、外观造型与国内同容量产品相比具有明显的先进性和美观感。 该锅炉给水设备配置在锅炉右侧的锅炉底座上使之与主机为一体，不须另做基础。
3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。
4、配套辅机齐全，综合技术性能先进。

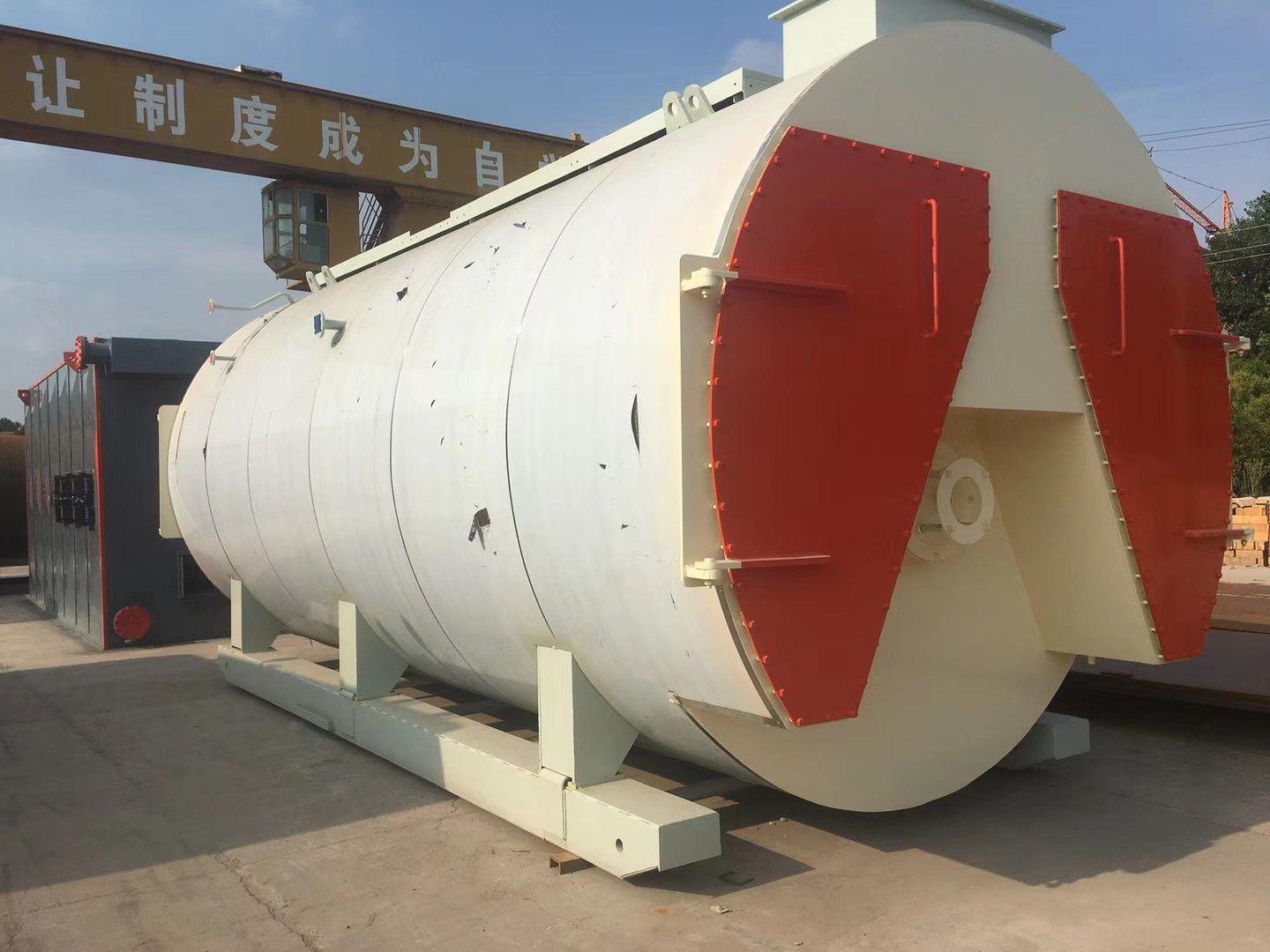

    锅炉的工作过程：    燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆前端进入燃尽室内 ，在燃尽室后部上侧进入对流受热面，经由前烟箱体上部进入第二对流受热面从后烟箱后部离开锅炉到囱排入大气。若因调风不适当产生烟尘可分别沉降在前、后烟箱体、燃尽室内，打开检查门可全部清理。工质通过受热产生饱和蒸汽由主汽阀输出至运行系统。

型号/项目/参数		WNS0.5-0.4(0.7)-Y(Q)	WNS0.7-0.4(0.7)-Y(Q)	WNS1-0.7(1.25)-Y(Q)	WNS1.5-1.25-Y(Q)	WNS2-1.25-Y(Q)	WNS3-1.25-Y(Q)
额定热功率(MW)		0.5	0.75	1	1.5	2	3
额定工作压力（MPa）		0.4（0.8）	0.4（0.8）	0.8（1.0）	1.0	1.0	1.25
蒸汽温度（℃）		151（170）		170（193）	193	193	193
设计效率（%）		85%-92%
水容积（m3）		1.2	1.56	2.10	2.7	2.7	5.9
满水重量（t）		4.48（5）	5.76（6.2）	6.48（7.1）	8（8.4）	8（8.4）	16（16.8）
耗电功率(KW)		3.6	3.6	5.9	15.8	17.7	19.7
电源（V）		380
适用燃料		轻油、天然气、重油、城市煤气、石油液化气
轻油(kg/h)		34	51	65	102	136	204
天然气(m3/h)		41	62	82	123	164	246
重油(kg/h)		35	53	70	105	140	210
城市煤气(m3/h)		92	138	184	276	368	552
石油液化气(m3/h)		14	20	26	39	52	79
长×宽×高（mm）		2650×1600×1700	2650×1600×1800	3650×1800×1800	5200×2300×2400	5200×2300×2400	5570×3200×2670
安装尺寸	进/出口阀口径（mm）	50	65	65	65	65	100
	排污阀口径（mm）	40	40	40	40	40	40
	安全阀口径（mm）	40	2×40	2×40	2×50	2×50	2×65
	烟囱口径ф（mm）	250	300	320	360	360	360

型号/项目/参数		WNS4-1.25(1.6)-Y(Q)	WNS5 -1.25(1.6)-Y(Q)	WNS6-1.25(1.6)-Y(Q)	WNS8 -1.25(1.6)-Y(Q)	WNS10 -1.25(1.6)-Y(Q)	WNS15 -1.25(1.6)-Y(Q)	WNS20 -1.25(1.6)-Y(Q)
额定热功率(MW)		4	5	6	8	10	15	20
额定工作压力（MPa）		1.25(1.6)
蒸汽温度（℃）		194(204)
锅炉设计效率（%）		85%-92%
水容积（m3）		7.14	10	10.2	13.9	16.7	30	30
满水重量（t）		22(23.5)	24.7(26)	25.5(26.5)	32.5(34.5)	38(42)	74(78)	78(82)
耗电功率(KW)		22.2	34.4	34.4	36	36	72	72
电源（V）		380
适用燃料		轻油、天然气、重油、城市煤气、石油液化气
轻油(kg/h)		272	241	382	482	603	904	1206
天然气(m3/h)		328	413	429	429	715	1075	1430
重油(kg/h)		280	352	377	377	628	942	1256
城市煤气(m3/h)		736	922	972	972	1620	2430	3240
石油液化气(m3/h)		105	131	139	139	231	347	462
长×宽×高（mm）		5600×3300×2880	6020×3300×3060	7200×3300×3060	7300×3300×3060	7400×3300×3060	8100×4200×4100	8500×4500×4100
安装尺寸	进/出口阀口径（mm）	100	125	125	150	150	200	200
	排污阀口径（mm）	2×40	2×40	2×40	2×40	2×40	2×40	40
	安全阀口径（mm）	2×50	50×80	50×80	2×80	2×80	2×80	2×100
	烟囱口径ф（mm）	530	530	530	680	380	1000	1200
