燃气锅炉热工测试的液柱式压力汁

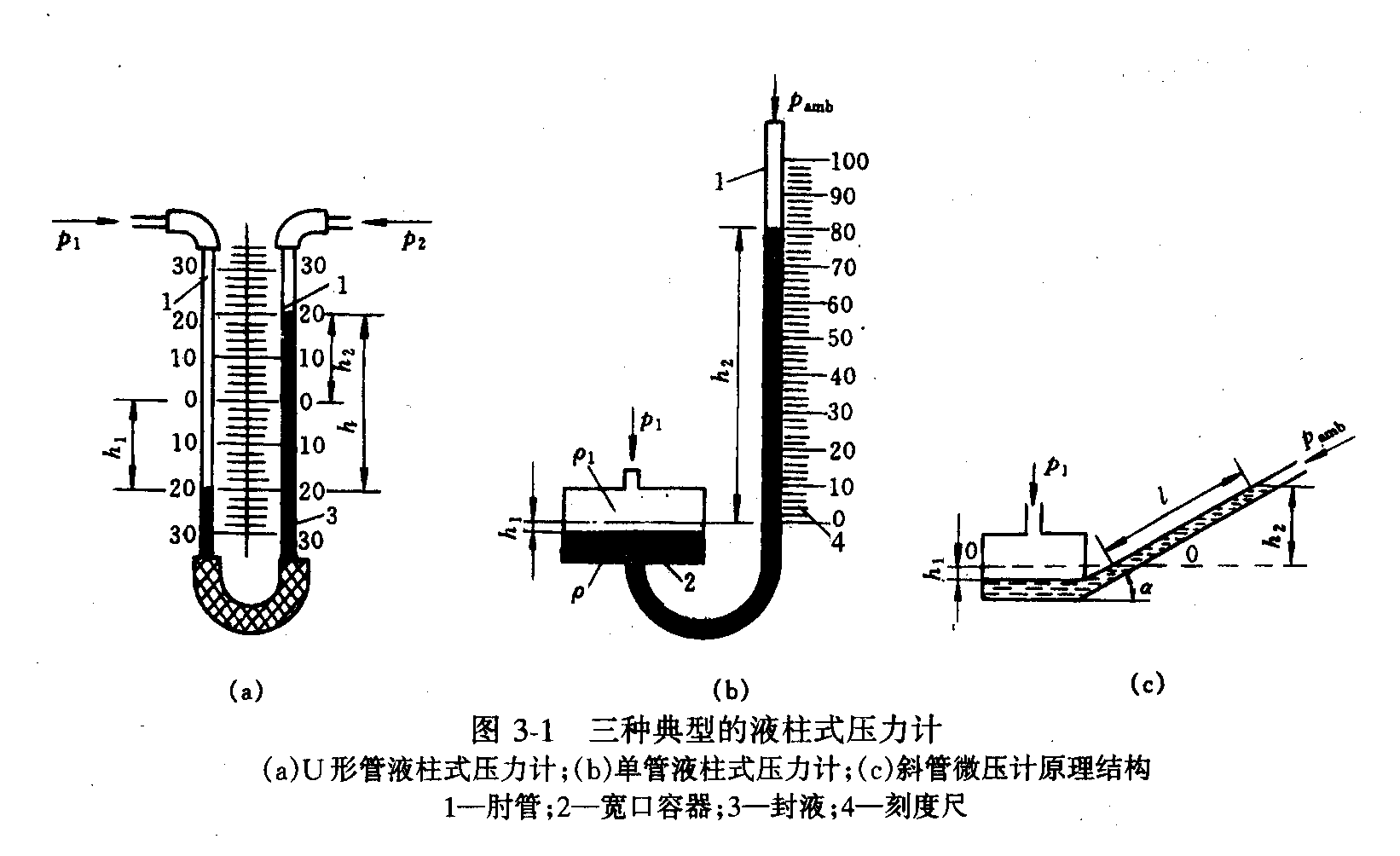

    燃气锅炉液柱式压力计的种类很多，常用的三种液柱式压力计如图所示。它们的基本公式是

                          Δp = hρg = (h1+h2)ρg

式中Δp = p1-p2被测差压，Pa；

      h = (h1+h2) 液柱高度差，m；

      ρ——平衡液体密度，kg／m；

      g——重力加速度，9.80665 m/s2。

    燃气锅炉上式适用于平衡液体上传压介质是气体。若不是气体而是另外一种液体(其密度

ρ0)，则公式中ρ须用(ρ-ρ0)代替。

    图a中，U型管的内径一般为5～20mm。燃气锅炉为了减小毛细现象对测量的影响，内径更好不小于10mm。管内平衡液可以用水。甘油、乙醇、四氯化碳等。

    图b中，考虑到h1A1=h2A2(A1、A2分别为正、负压管截面积)，上式可写成

即只需根据h1读数就可测知差压，燃气锅炉这是单管液柱压力计的简便之处，其读数误差小。电厂中常用它来测量炉膛、烟道、凝汽器真空等等。

    图c中，将h2=lsinα(l为读数长度，α为可调倾角)转换，利用较大的l值，代替h2读数，差压测量灵敏度很高，这是斜管微压计的优点。

燃气锅炉其中  K= (sinα+A2/A1)ρg是斜管差压计灵敏度系数的倒数。倾角α越小，K值越小，测压灵敏度 K-1也越大。不同α角时的K值已由仪表读数盘上标出，使用方便。
